特征

适用于连接硬质、半硬尼龙管、塑料管、最大工作压力为4.0Mpa。该系列管接头具有快速插管和拔管，并具有安装方便，密封可靠、接管牢固、美观。

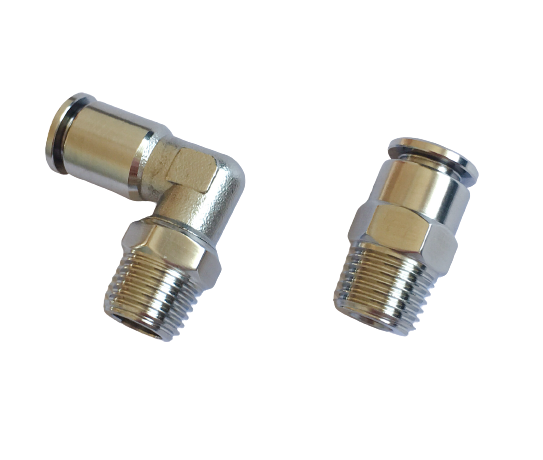

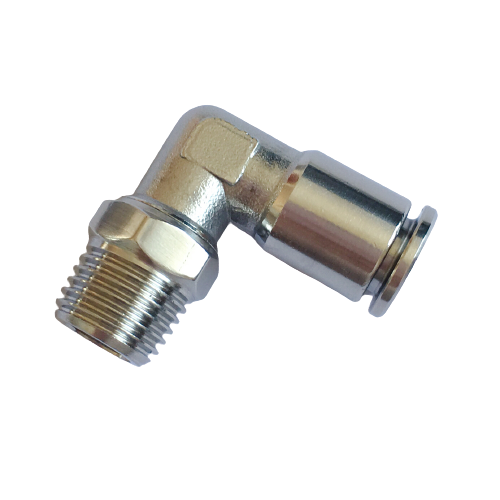

不锈钢气动快插接头主要特性应用只需“即插即用”可靠连接 ，快插接头内附密封轻松选择适用的接头。气动快插接头QS为每一种连接都提供了牢固的解决方案。便捷的快插/螺纹接头系统包括了超过1000种的标准型和功能接头。不锈钢气动快插接头上的不锈钢夹爪可牢牢固定住气缸而不会伤及气管表面。并可安全吸收振动和气压涌动。按下不锈钢薄片的解卸环。出于便利性考虑相对应的气管外径标注于解卸环上。使用全氟橡胶密封圈保证了标准外径气管和接头之间完美的密封而且更耐温耐腐蚀。标准气管适合用于压缩空气和真空。不锈钢气动快插接头全部采用优质的不锈钢304或者316制作而成因此具有常好的耐腐蚀性。气动快插接头螺纹锥形ISO R螺纹带有自密封的PTFE涂层可最多连续使用五次而无需附加的密封元件。气动快插接头可360°重新定位360°可旋转。使用时能补偿气管移动。最高允许500 rpm的旋转速度。

性能指标

材料：不锈钢304，316（非标定制）

密封圈材料：氟橡胶

螺纹规格：1/8"、1/4"、3/8"、1/2"、M5

插管规格：Ф4、Ф6、Ф8、Ф10、Ф12、Ф14、Ф16

耐压试验压力：4.0Mpa

正常工作压力：3.0Mpa

环境及介质温度：-50℃～250℃

适用范围： 气动行业，一般工业，汽车工业，矿业，造船工业（适用各种腐蚀、高温、高压环境）

使用管子材料：尼龙（PV）、聚氨酯、特氟龙管
